Notizie | 19 Settembre 2022

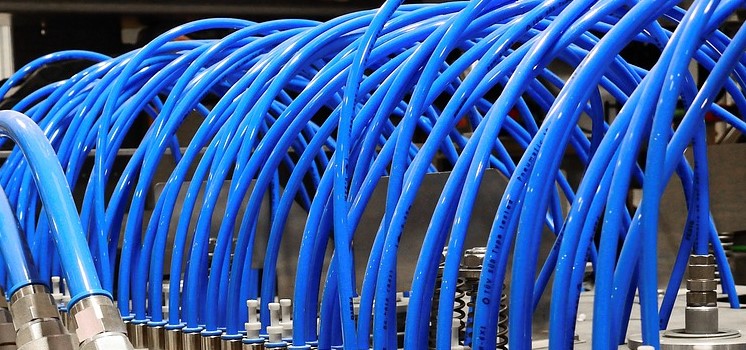

Tubi flessibili
Una “gomma” per gli idrocarburi, i solventi e i prodotti chimici.
Il trasporto delle sostanze chimiche è senza dubbio un’attività da “trattare con cautela”!
La normazione – sempre attenta alle tematiche di sicurezza – ha recepito di recente grazie alla commissione Gomma una norma tecnica nella sua versione italiana dedicata proprio a questa tematica. Si tratta della EN 13765.
Questo documento specifica i requisiti per quattro tipi di tubi flessibili e tubi flessibili raccordati termoplastici multistrato (non vulcanizzati) per il trasporto di idrocarburi, solventi e prodotti chimici.
La norma specifica dimensioni di diametro interno da 25 mm a 300 mm, pressioni di esercizio da 4 bar a 14 bar e temperature di esercizio da -30 °C a 150 °C. I tubi flessibili di tipo 1 sono idonei per applicazioni con vapori. I tubi flessibili di tipo da 2 a 4 sono idonei per applicazioni con liquidi.
Non si applica a tubi flessibili e a tubi flessibili raccordati destinati a:
- rifornimento e scarico di carburante a terra di aeromobili (UNI EN ISO 1825);
- distribuzione di carburante (UNI EN 1360);
- bruciatori ad olio (UNI EN ISO 6806);
- gas di petrolio liquefatto e gas naturale liquefatto (UNI EN 13766);
- lotta contro l’incendio (UNI EN ISO 14557);
- gas naturale liquefatto in mare (UNI EN 1474-2);
- circuiti di refrigerazione.
I tubi flessibili devono essere classificati secondo la pressione di esercizio e l’intervallo di temperature di esercizio come indicato nel prospetto 1 qui di seguito riportato:
Prospetto 1- Intervallo di pressione e temperatura
TIPO1 | TIPO2 | TIPO 3 | TIPO 4 | |
Pressione massima di servizio (bar) | 4 | 10 | 14 | 14 |
Pressione di prova (bar) | 6 | 15 | 21 | 21 |
Pressione minima di scoppio (bar) | 16 | 40 | 56 | 56 |
Grado di vuoto (bar) | 0.5 | 0.9 | 0.9 | 0.9 |
Intervallo temperatura di esercizio (°C) | da -20 a +60 | da -30 a +80 | da -30 a +80 | da -30 a +150 |
NOTA: 1 bar= 0,1 MPa. |
Previo accordo con il fabbricante, sono ammesse temperature minime inferiori e/o massime superiori a seconda dei materiali utilizzati e della compatibilità a tali temperature con il fluido trasportato.
Riguardo i materiali da costruzione i tubi flessibili devono essere devono essere composti da quanto segue:
- una spirale in filo interna;
- una parete a più strati di pellicole e tessuti in termoplastica che in combinazione conferiscono le proprietà richieste e forniscono una tenuta completa;
- una copertura costituita da un tessuto con rivestimento polimerico resistente all’abrasione;
- una spirale in filo esterna.
Informazioni per l’acquisto
UNI EN 13765:2018 “Tubi flessibili e tubi flessibili raccordati termoplastici multistrato (non vulcanizzati) per il trasferimento di idrocarburi, solventi e prodotti chimici – Specifiche”
Euro 65,00 + iva (in lingua inglese) – Euro 65,00 + iva (in lingua italiana)
Le norme, sia in formato elettronico che in formato cartaceo, saranno scontate del 15% ai soci effettivi. L’abbonamento annuale a tutte le norme è disponibile a partire da 200 euro: scopri come!
